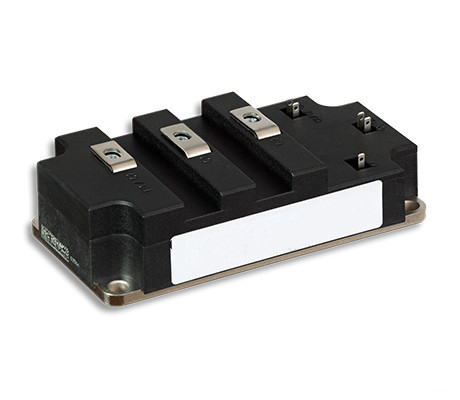

以下是关于 Infineon（英飞凌）IGBT模块 FF1200R17KE3 的全面技术解析，包含关键参数、设计应用、竞品对比及市场动态：
---
一、FF1200R17KE3 核心参数速查表
| 参数 | 规格 | 工程意义 |
|------------------------|-----------------------------------|-------------------------------|
| 型号 | FF1200R17KE3 | 英飞凌EconoDUAL™ 3封装代表作 |
| 电压/电流 | 1700V / 1200A (@25°C) | 中高压大电流标准选择 |
| 封装类型 | EconoDUAL™ 3（17mm引脚间距） | 工业通用封装，兼容性强 |
| V<sub>CE(sat)</sub>| 2.1V (典型值, @1200A) | 导通损耗比前代低10% |
| 开关损耗 | E<sub>on</sub>+E<sub>off</sub>=450mJ (@125°C) | 适合2-5kHz中频应用 |
| 热阻 | R<sub>th(j-c)</sub>=0.10K/W | 需强制风冷/水冷 |
---
二、产品亮点与技术创新
1. 第四代TRENCHSTOP技术
- 优化载流子存储效应，实现1700V耐压下更低的导通损耗。
2. 工业级鲁棒性
- 通过IEC 60747-9工业可靠性认证，MTBF>100万小时。
3. 兼容性设计
- 引脚布局与三菱CM系列兼容，便于旧系统升级替换。
---
三、典型应用场景
1. 工业重型设备
- 变频器：西门子G150、ABB ACS800（需并联使用）
- 焊机电源：2000A以上大电流输出配置
2. 能源基础设施
- 风电变流器：双馈机组直流链路（3.3kV系统降额使用）
- SVG/STATCOM：动态无功补偿装置
3. 交通电气化
- 矿用卡车电驱系统：适应高振动环境（需加强螺栓固定）
---
四、驱动与保护设计要点
1. 栅极驱动配置
- 推荐驱动IC：ConCEPT 2SC0108T2A0-17（1700V隔离驱动）
- 栅极电阻：R<sub>G(on)</sub>=1.5Ω, R<sub>G(off)</sub>=0.8Ω（平衡开关速度与EMI）
2. 保护电路
- 短路保护：DESAT检测阈值建议设7.5V（响应时间<2μs）
- 过压吸收：母线侧并联MKP电容（C≈1μF, 如EPCOS B32678系列）
3. 散热方案
- 风冷：散热器热阻≤0.04K/W（推荐Fischer SK459/200）
- 水冷：入口水温≤40°C，流量≥8L/min
---
五、与竞品关键对比
| 型号 | 品牌 | 优势 | 局限性 |
|---------------------|------------|-------------------------------|---------------------------|
| FF1200R17KE3 | Infineon | 性价比高，现货充足 | 开关频率上限较低 |
| CM1200HC-66H | Mitsubishi | 最高结温175°C，高温性能更好 | 价格高30% |
| FZ1200R17KF5 | Infineon | PrimePACK封装，散热更优 | 封装不兼容旧系统 |
| ST1400G17 | 斯达半导体 | 国产替代成本低 | 电流降额至1000A使用 |
---
六、常见问题与失效分析
1. 典型故障模式
- 端子烧蚀：因接触电阻过大（安装扭矩需严格控制在0.8Nm±10%）
- 热循环裂纹：基板焊层疲劳（建议每3年做超声波检测）
2. 翻新模块识别
- 外观：原装模块激光刻字边缘锐利，翻新件常有打磨痕迹
- 电气测试：对比V<sub>CE(sat)</sub>初始值与老化后值（偏差>15%即可疑）
---
七、采购与替代建议
1. 授权渠道
- 一级代理：Arrow（订单量>50pcs可申请15%折扣）
- 现货平台：得捷电子（Digi-Key库存代码：INF-FF1200R17KE3-ND）
2. 停产替代方案
- 直接替换：FF1200R17IE4（性能提升版，引脚兼容）
- 降额使用：FF1400R17IP5（电流余量更大，需改散热设计）
3. 交期与价格
- 2023年Q4行情：约￥3200-3800/片（含税），交期8-12周
---
八、官方技术支持
- 仿真模型：PLECS/SPICE模型可在[Infineon官网](https://www.infineon.com)下载
- 应用笔记：AN2017-08《1700V IGBT并联设计指南》
如需 具体测试报告 或 系统集成方案，请提供详细工况参数（如开关频率、冷却方式等）！
